Requisitos del sitio del evaporador MVR: espacio y diseño

El área de piso quenecesita un evaporador MVR depende de su capacidad y configuración de evaporación. Como regla práctica, planifique aproximadamente 10-20 metros² de superficie de suelo por cada 1 t/h de capacidad de evaporacióny dejar espacio adicional para un cristalizador, pretratamiento y tanques de almacenamiento.

🏗️ ¿Cuánto espacionecesita un evaporador MVR?

un evaporador MVR escala con el deber, por lo que la huella crece rápidamente con la capacidad:

un 5 toneladas/h patinar-unidad montada tarda alrededor de 60-100 metros² incluyendo pasarelas operativas, un 10 toneladas/h sistema alrededor de 120-200 metros², y un 30 toneladas/h sistema grande 300-500 metros². Si se añaden un cristalizador, un pretratamiento y tanques de almacenamiento, el área total aumenta otros 50-100%.

📐 Qué constituye la huella

El diseño suele organizarse en cinco zonas, cada una de las cuales debe planificarse por separado:

El área de proceso principal alberga el intercambiador de calor, el separador y el compresor; el área auxiliar alberga las bombas de vacío, alimentación, descarga y condensado más el precalentador; la sala eléctrica y de control tarda aproximadamente 10-20 metros² para paneles MCC y PLC; Los pasillos de mantenimiento requieren al menos 1-1,5 m de espacio libre por todos lados; y el parque de tanques contiene tanques de alimentación, concentrado y condensado.

📏 Altura y espacio libre de instalación

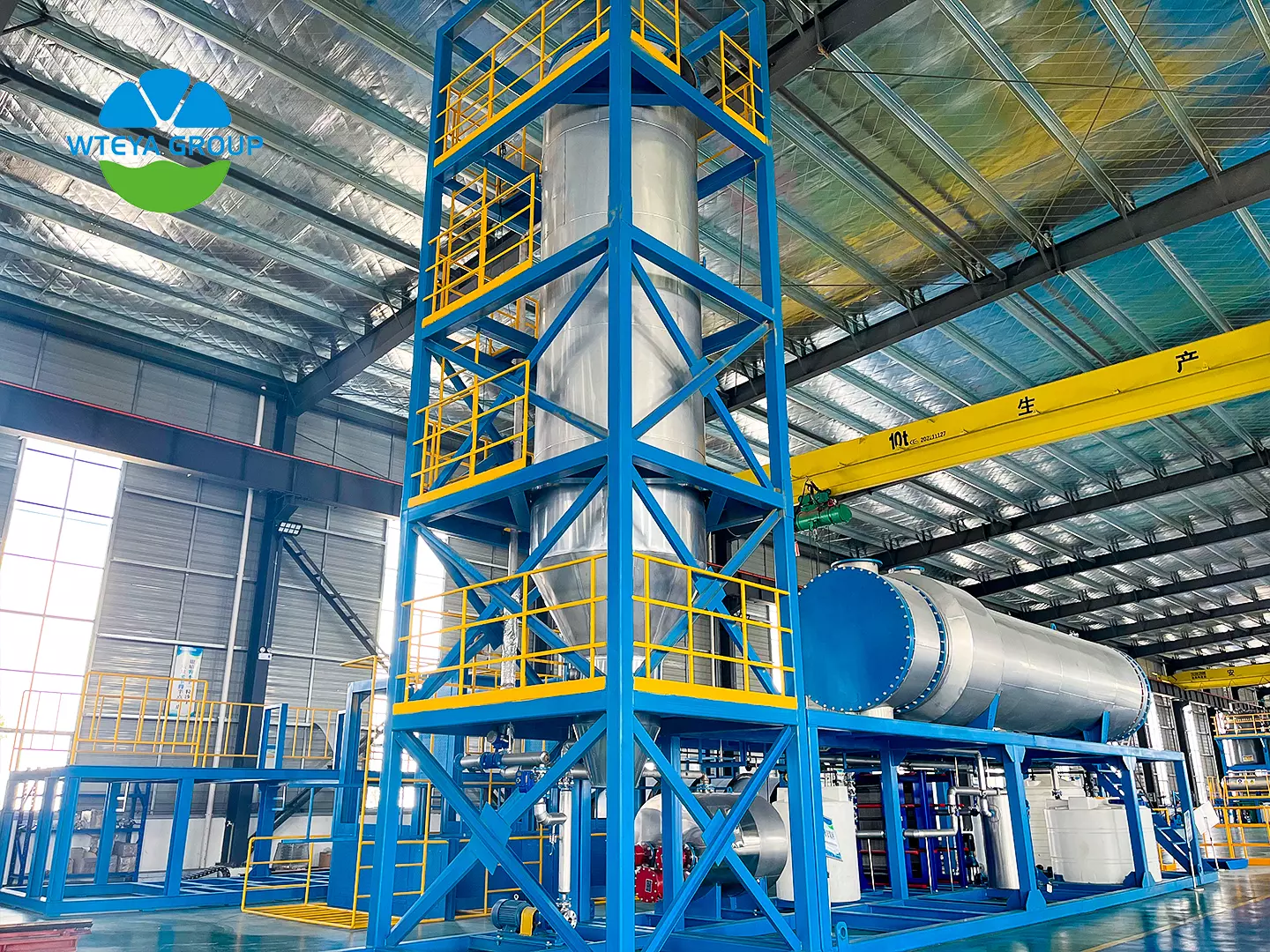

La altura depende del principio de evaporación. una caída-La unidad de película, quenecesita un distribuidor de líquido y una sección de separación, puede alcanzar 8-15 metros de altura; un forzado-la unidad de circulación es más baja en 5-10 metros; patinar-El equipo montadonormalmente se mantiene dentro de 4-6 metros y se puede instalar en interiores o en un semi-refugio abierto.

⚙️ Requisitos del sitio difíciles de verificar con anticipación

Varios requisitos son fijos y difíciles de cambiar más adelante. Los cimientos deben soportar el peso inundado del equipo, por lo que capacidad de carga de 10 t/m² o más Por lo general, se requiere y los sistemas grandesnecesitan pilotes o un refuerzo.-cimentación de hormigón. El espacio libre debe dejar espacio para elevación y mantenimiento encima de la unidad. La sala de compresoresnecesita ventilación y aislamiento acústico, mientras que las regiones frías requieren una instalación interior o aislamiento contra las heladas.

🏆 Por qué planificar el sitio con WTEYA

WTEYA ha diseñado y construido sistemas de evaporación y cristalización durante casi 20 años, sirviendo 2.000+ clientes en 30 provincias y manteniéndose cerca de 200 patentes, con disponibilidad de equipos de 99% o superior. Suministramos un plano de disposición general. - dimensiones, cargas y orientación de la boquilla - en la etapa de diseño para que el sitio esté preparado antes de la entrega y brindamos soluciones personalizadas con OEM completo & Servicios ODM.
